網站首頁防腐膠帶熱收縮開口套

熱收縮開口套

熱收縮開口套，又名：熱收縮帶、熱縮纏繞帶，用于埋地或架空鋼質管道接頭焊接處外壁防腐補口保護，彎管、彎頭和三通外壁防腐。

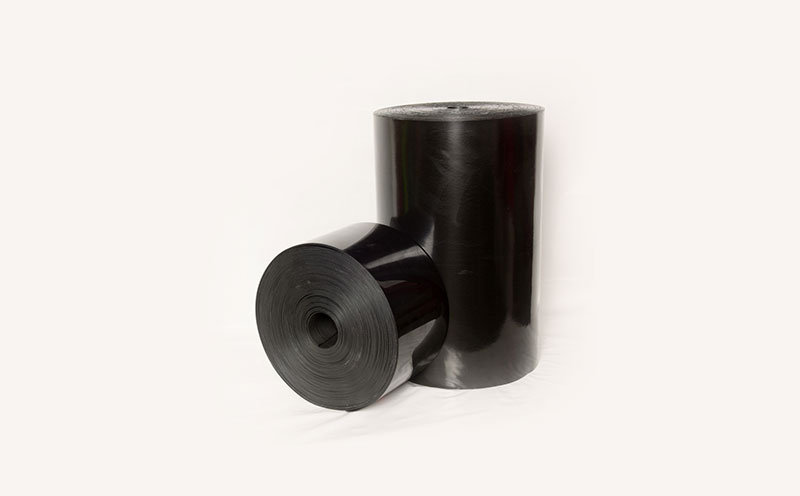

熱收縮帶是由輻射高密度聚乙烯基材和特種熱熔密封膠復合而成。具有較高的抗機械損傷，粘接力強，密封性好，使用壽命長等特性。廣泛應用于石油、天然氣、化工、城建等行業鋼質管網工程中，為管線提供一種優良可靠的防腐蝕保護層。補口用熱收縮開口套，熱收縮帶、固定片組成管狀體包覆法使用；彎管、彎頭和三通防腐時以熱縮纏繞方式進行。熱收縮帶適用于2PE、3PE（熱熔膠粘劑）涂層，還使用于損傷Φ≥300mm的補傷修復。

我公司遵照GB/T23257和GB/T51241技術標準，已積累了多年的生產技術經驗，已為國內外客戶提供不盡其數熱收縮帶，是國內具有多方面實力的管道防腐補口熱收縮開口套廠家。

產品特點：

1、使用靈活方便，粘合性能優異

2、強度高，耐磨損，抗環境應力

3、耐熱老化，抗紫外線

4、介電強度高，耐酸堿侵蝕

性能指標：

熱熔膠層部分

軟化點

110℃

搭接剪切強度

23℃Mpa 1.35
85℃Mpa 0.12

輻射聚乙烯基材部分

拉伸強度	23Mpa	斷裂伸長率	420%
體積電阻率	1.60×10¹³	電氣強度	32MV/m
耐環境應力開裂 (F50)	1100h	?	?

安裝完畢測試

抗沖擊性	15.5J	剝離強度	對鋼73N/cm 對PE層70N/cm 對FBE層73N/cm
陰極剝離	8mm	?	?

供貨信息：

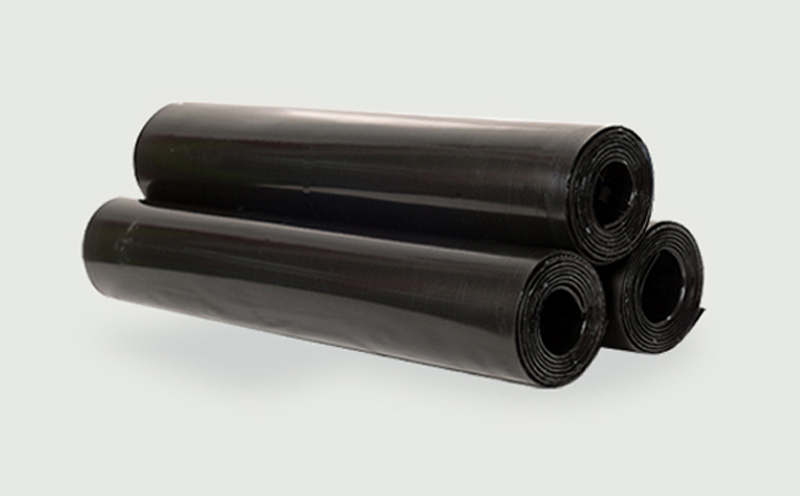

1、顏色：黑色

2、標準厚度：2.00～2.70mm

3、膠層厚度：0.90～1.20mm

4、基材厚度：1.10～1.50mm

5、標準寬度：50～700mm

6、包裝：紙箱或編織袋

使用方法：

1、將作業表面和防腐層搭接表面的油污、油脂和泥土污物清理干凈，清除至無毛刺、焊渣、飛濺物、焊瘤等缺陷。

2、對鋼質面進行符合GB/T 8923要求的除銹，手工應達Sa3級，機械應達到Sa2.5級處理。

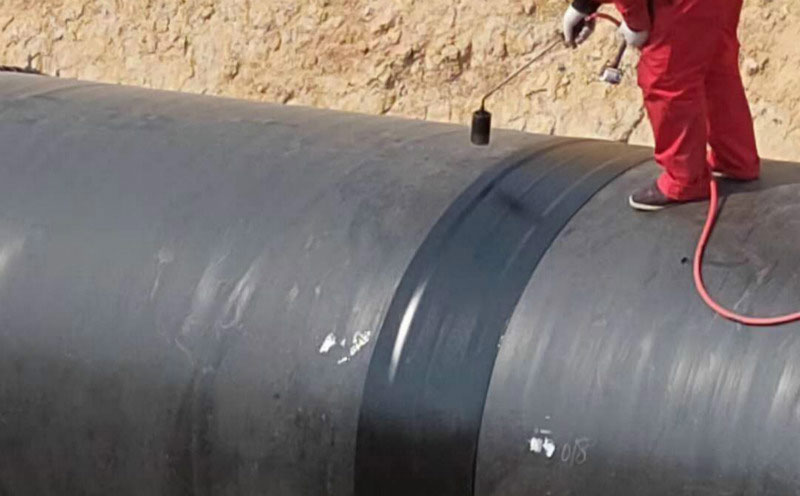

3、管線補口時，沿管徑環繞熱縮收帶后，先將固定片通過加熱，粘接在適應的熱收縮帶接頭部位，形成筒式狀。隨后移離需作業段，用火焰沿周向均勻加熱，達到收縮。隨之再沿徑向分別向兩側加熱，受熱力作用收縮，內層熱膠同時熔化包覆填充于作業表面，發現套體兩端有膠溢出為宜。

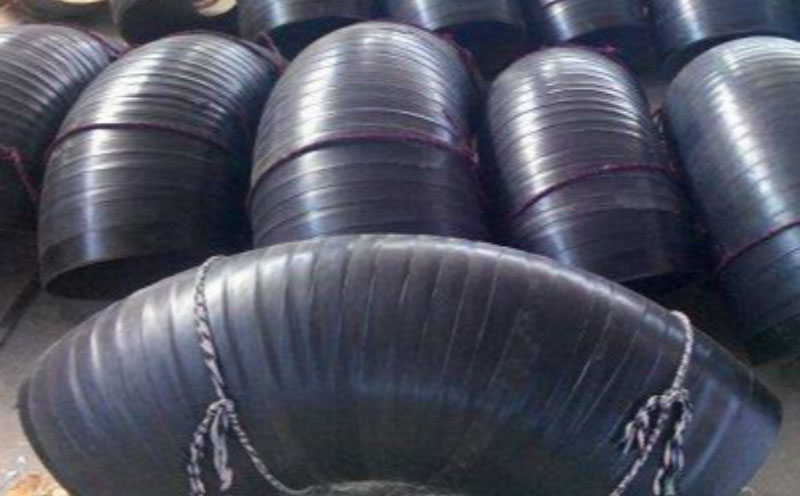

4、彎管、彎頭和三通防腐時，將熱收縮帶勻稱搭接纏繞，隨時調整火焰對帶外表面烤縮，搭接處少有溢膠為好。

5、安裝過程中按溫度要求調整火焰均勻加熱，排出空氣避免出現汽包和皺痕，對操作中出現的皺褶或氣泡，及時用硅橡膠輥輪進行處理，達到整平壓實。

6、禁止雨、雪、霧天濕度超過85%情況下和風沙較大環境下露天使用。

產品運儲：

1、直立、防暴曬、防雨淋、防止壓壞變形。

2、應在陰涼，溫度5～30℃，相對濕度＜75%的庫房中存放，并遠離熱源與明火。

3、保質期限12個月。
